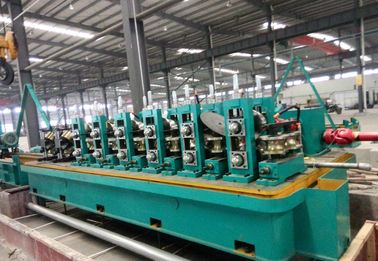

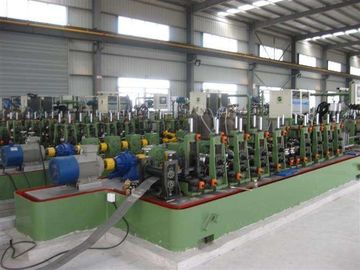

직류 전기를 통한 강철 지구에 의하여 용접되는 관 선반 선

제품의 1.Description
1.1 개요:
이 장비는 producingΦ19-Φ50.8mm, δ1.0-2.65mm 고주파 똑바른 용접된 관 및 대응 정연한 관 및 특별하 모양 관 (δ≤2.5mm)를 위해 특별히 사용됩니다. 장비의 구성은 uncoiler에서 고정 길이 절단 톱에 입니다. 회전 속도는 관 직경과 벽 간격의 적당한 범위 안에 대응하게 조정될 수 있습니다.
1.2 적용 가능한 물자:

(1) 뜨거운 냉각 압연된 강철 지구

(2) 물자: 낮 탄소 강철, 낮은 합금 강철, 직류 전기를 통한 강철 지구

(3) 강철 지구의 간격: 1.0-2.65mm

(4) 강철 지구의 폭: 60-160mm

(5) 강철 코일의 I.D: Φ450-Φ550mm

(6) 강철 코일의 O.D.: Φ800-Φ1200mm

(7) 최대 무게 코일: 2000kgs
1.3 강관 가공의 차원 범위:

(1) O.D.: Φ19-Φ50.8mm

(2) 벽 간격: 1.0-2.65mm (정연한 관 및 특별하 모양 pipeδ≤2.5mm)

(3개의) 길이: 4-8M
1.4 제품 (강관) 가공 교류:
 깎는 원료 (강철 코일) → 푸는 → 및 용접 솔기 → 대략 → 고정 길이 절단 → 뛰기 밖으로 테이블을 곧게 펴는 냉각 → 정립 →의 이상으로 숫돌을 제거하는 →mill 형성 → 고주파 용접 →를 수평하게 하는 → 비 힘을 축적하는 개머리판쇠 용접 → 물자
1.5 맷돌로 가는 속도: 20-80M/min
1.6 고주파 electrics 힘: (고체) 200 KW
1.7 조언된 사용자의 필요한 부속품 (참고만을 위해):

(1개의) 기계 장비 위치: 40M × 4.5M (길이 × 폭)

(2) 전기 장비 위치: 6M ×3M (길이 ×width)

(3) 기계 단위 기초 기초 (공급자의 기본적인 그림을 보십시오)

(5 톤 천장 기중기의 4개의) 2 세트

(5) 전력 공급:

a. 장비 모터: 132KW+7.5KW+15KW+15KW =169.5KW

b. 고주파 전기: (고체) 200 KW

(6) 취급 설명서에 의하여 톱, 명세 및 고객 필요에 의하여 양 추적을 위해 톱날 (디스크)를.

(7) 용접 관, 크기를 만드는 관에 의하여 구입을 위한 자석 막대기 (Impeder 핵심).

(8) Φ2의 1 세트”, 관 용접 기계 냉각을 위한 32M 고압적인 펌프.

(9) 관 용접 기계를 위한 찬물 수영장의 1 세트, 수관을 가진 양 30 M3, 수압 미터 및 벨브. 위치에 임명, 시장에서 구입 때 (크기와 양을 결정하십시오)

(10) 기계 단위 전기 회로. 모이기 전에, 회로는 고주파 방의 전기 장을 도달해야 합니다. 전반적인 제어표와 단추 역에 고주파 방을 위한 전기 연결. 위치에 임명, 시장에서 구입 때 (크기와 양을 결정하십시오)

(11) 기계 단위를 위한 고주파 방. 고객의 배치에 따라 배경 또는 다락 채택.

(12) 공기 압축기의 1 세트. (시장에서 구입)

(13) 기계 설치를 위해 드는 장비 그리고 도구로 만드는 것은, 1개 부품의 최대 무게 5 톤입니다.
주요 콤포넌트의 2.Introduction:
2.1 Uncoiler:

구조 유형: 단단히 확장하는 두 배 측 180ºrotary 설명서, 양자택일으로 먹이는 강철 코일을 확실히 하고 누산기로 자유롭게 가는 강철 지구를 만드는.

적용 가능한 범위:

강철 지구 폭: 60-160mm

간격: 1.0-2.65mm

강철 코일 O.D.: Φ800-Φ1200mm

강철 코일 I.D. : Φ450-Φ550mm

강철 코일 무게: Max.2000kgs

두 배 강철을 그리고 단정하게 확실히 하는 2.2 깎 그리고 개머리판쇠 용접 기계, 그 후에 용접 솔기를 용접하고 수평하게 하
2.3 누산기:

(1개의) 구조: 자동적인 먹이고는 그리고 전달계를 가진 감금소 유형 판 용접된 부분.

(2) 방법 조정: 수동 나선 조정.

(3) 양 축적: 150-300M.
2.4 형성하고, 용접하고 치수를 재기 단위:

(장치를 수평하게 하는 1) 급식:

a. 유형: 9개의 목록은 지구 장치 형성으로 강철 지구를이 강철을 수평하게 하기를 위해 수동적으로 수평하게 합니다.

b. 인도 목록: 1개 쌍

(2) 장치 형성:

주로 대략 강철 지구와 통제 용접 선반 형성 솔기.

a. 수평한 목록 대:

양: 7

구조: 주철강, 변화하는 측에서 두 배 주거는 구릅니다

수평한 목록의 갱구의 직경: Φ60mm의 물자: 42CrMo
    b. 수직 목록 대: (를 포함하여 수직 목록 그룹)

양: 7

유형: 수동적인 교체

수직 목록의 갱구의 직경: Φ35mm의 물자: 45# 강철

c. 전동 기어 상자

양: 7

구조: 나선형 비스듬한 장치, 원통 모양 장치

물자: 싸기: QT50의 장치: 20CrMnTi 및 40Cr, 입출력 갱구: 40Cr

드라이브 전송: 지프 자동차 212 유니버설 전송 갱구의 14 세트

d. 임명을 위한 침대의 1 세트
(3) 인도 내밀고 및 용접 긁는 기구:

a.  관 솔기를 편평하게 확실히 하는 관 솔기의 통제 방향을 위한 가이드 목록 대의 1 세트와 내미는 롤러로 똑바르게 들어가기.

b.  성공적인 용접을 깨닫는 통제 용접 솔기를 위한 내미는 목록 대의 1 세트.

c.  외부 용접 솔기를 긁기를 위한 긁는 도구 구조의 2 세트

D. 기계 형성과 함께 임명 침대

(4) 물 냉각 장치의 1 세트.

(5) 정립 장치: 크기 정확도를 용접하고 통제한 후에 주로 정밀한 형성 관. 수평한 목록 대, 수직 목록 대 및 드라이브 변속기의 보편적인 갱구의 12 세트의 각 6 세트. (구축해 장치 형성과 동일을)

(6) 대략 기계 구조를 곧게 펴기:

a. 유형: 터키 사람의 맨 위 유형, 4개의 목록 쌍방

b. 주요 기계를 치수를 재기와 함께 1개의 임명 침대.

 (7) 드라이브 시스템: 주단위는 중요한 모터에 의하여 요점과 감소시키고 변속기 분지에 전달합니다 힘, 그 후에 위 변속기 분지 드라이브 및 아래로 수평한 목록 구조에 갱구를 연결됩니다.

a. 주발동기:  Z4 시리즈, DC 132KW 하나 세트

b. 주요 흡진기: ZLY 시리즈 (외부 4 갱구 끝) 1 세트

2.5 컴퓨터 통제되는 추적 절단 톱:

1. 절단 방법: 컴퓨터 통제되는 추적 그리고 자동적인 절단
2. 절단 간격: δ1.0-2.65mm

  (3) O.D.를 자르기: Φ19-Φ50.8mm

(4) 절단 길이: 4-8M

  (5) 포용력 삭감: ±3mm

(6) 모터를 자르기: AC 15KW 급료 II

(7) 모는 모터: DC 15KW

 2.6 완성되는 관 컨베이어:  (뛰기 밖으로 테이블)

정립 신호 시스템으로 갖춰지는 용접된 구조 구조

 전기 2.7High 빈도: (고체) 200KW
적용 가능한 전력 공급 380V/220V 50HZ
